BIM導入する際の考え方を整理した / Organizing Concepts in BIM Implementation

日本の商習慣とBIM導入の阻害要因

English text is at the bottom of the page.

今回は、日本と海外の設計における考え方を知る事で、日本でどのような事がBIM導入における障壁なのかを明確化し、導入を前提に仕事を進める際のポイントを整理するために記します。

ちなみに私は有名なAutodesk社のRevitを使用しています。個人的には、心理的抵抗を除けば使いやすいと感じます。

用語について

BIMとは、Building Information Modeling(ビルディング インフォメーション モデリング)の略称で、コンピューター上で3次元モデルを生成、属性データを(コストや仕上げ、管理情報など)与え、建築物全体のデータベース構築する事で、様々な工程(設計から解体まで)で有効利用するソリューションである。

・3DCAD(BIM)と2DCADの違いは、ドラフターのように一つ一つ線を自分で引いていくのか、データ内で用意された建築部品を配置し、建築図面を作るという点である。

BIM発祥の地アメリカを考える

建設業界は、単品受注生産建設となっており、決まりきったワークフローで建物を作る事が出来ない、加えて設計と施工の業務が明確に分かれており、両社の情報連携が難しい。そこに契約社会という背景も相まって、担当業務のみに責任が発生する特性上、あきらかな設計ミスがあっても不備があるままで、建物を作ってしまう事もあり、その問題を解決するため設計から施工、管理に至るまで同じプロットフォームで業務が出来るような工程としてBIMが誕生した。

BIM先進国のシンガポール

その名も「バーチャル・シンガポールPJ」

・シンガポールはICT技術を用いて生産性を上げることを国家戦略としている。その流れもあり、BIMの普及が促進され、2013年に「意匠設計」の一部案件に対し、確認申請をBIMで行うことを義務づけ、「構造設計」「設備設計」へとその対象を広げている。そして2016年には、国土全体をBIMモデル化する「バーチャル・シンガポール計画」が発表され、国土全体をBIMモデル化し、3D地図を用いた案内マップなどでの利用や人の流れ分析、3Dを活用した通風シミュレーションやエネルギー管理などが可能となり、その取り組みが注目されている。

※2015年にはICT活用度ランキングでなんと世界1位。

日本でのBIM普及

普及のカギとなるファクターについて

・日本の建設事情は、非常に特殊で独自のルールで仕事を行う。それは、ゼネコンを中心とした棟梁型の一式請負であり、そのワークプロセスの一つとして、施工図というものがある。平面詳細図や矩計図などの施工図は、細部まで納まりをしっかりと検討するもので、日本の建築文化においてとても重要な図面であるが、海外では割と一般的ではない。その為、そもそも詳細図の作成を意図していないBIMソフト(3DCAD)では、その点が障壁となっている。

・日本では設計と施工が分離発注される場合でも、契約関係に縛られることなく、相互に補助し合う傾向がある。その為、BIM導入のメリットである情報の共有化の価値観をあまり感じられない点も障壁となっている理由の一つとして考えられる。

つまり、日本でBIMの普及が遅れている理由は、

・棟梁型のワークフローで本当に良いものを、独自の商習慣をベースに作るため、メリットを感じない。逆に言えば無償の企業努力で工事の品質を高めているという事となる。

・欧米型と違い、契約文化がベースとなっていないため、設計図面の不備に対する責任所在が不明確となっており、施工会社は、それらをカバーするために施工図で事前に検討し、施工に移す事がスタンダードとなっており、詳細図面の作図が苦手な3DCAD(BIM)のメリットが感じられず、2DCADで事足りるという背景がある。

・1950 年前後に一式請負を前提に国内法の整備が行われた(建設業法、建築士法、建築基準法)その為、設計・施工の責任所在(分界点)が曖昧のまま今日に至る。

導入するために整備すべき事

・用意された建築部品(Revitではファミリーと呼ばれる)が充実していればしているほど、建築知識が低くてもそれなりに設計が出来るため建築部品の整備が必須。

・2DCADに慣れた人がBIMに戸惑う点が、ファミリーを整える手間がかかる点である。しかし、その点がクリア出来れば、作図の手間が大きく省ける。一方で部品やテンプレートを整えるのにはとてもコスト(人時)がかかる。また、それぞれの建築事務所がそれぞれの図面表現のスタイルを持っているので、BIMの中に用意された一般的なものでは足りず、独自のものをイチから整える必要があり、BIMの場合それを回避すべく規格化が必要。

BIMは、プラットフォームとしての考え方がベースとなる、つまり建設プロジェクトを取り巻く全ての関係者がBIM使用を前提にプロジェクトをスタートしないと、導入が一気に阻害されてしまう。具体的には建築・設備設計が完全にBIMで対応できても、構造設計がBIM対応できないと言ってしまえば、3Dでいろいろなものの干渉を検証しながら図面を整備できる点、整合した図面を速く描ける点等の導入のメリット(図面作成コスト・時間を削減)が一気に低くなる。



将来への懸念

BIMの普及は、建築設計を簡略化出来る点が強みであるが、結果的にBIMで描きやすい単純な建物やディテールが増えデザインが同質化する事や設計者の詳細部分の検討不足や納まりの知識不足が懸念される。つまり、日本の建築産業の良さが失われてしまう事に繋がる可能性がある。

f:id:dokenman:20220226004934j:image

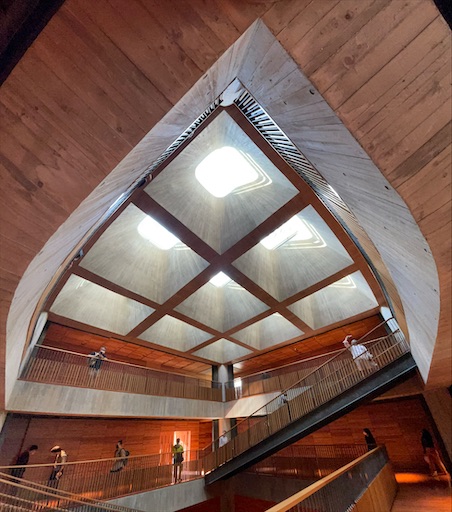

紀尾井清堂

施主の要望は、「使い方は出来上がってから考えるので思ったように造ってくださいだったそうです」



The following is in English

Titlle: Japanese Business Practices and Disincentives for BIM Adoption

The purpose of this report is to learn about the thinking behind design in Japan and overseas, to clarify what are the barriers to introducing BIM in Japan, and to organize points to consider when proceeding with work based on the assumption that BIM will be introduced.

About the term
・BIM is an abbreviation for Building Information Modeling, a solution that generates a 3D model on a computer, provides attribute data (cost, finish, management information, etc.), and builds a database of the entire building to be used effectively in various processes (from design to demolition). This is a solution that can be effectively used in various processes (from design to demolition).

・The difference between 3DCAD (BIM) and 2DCAD is that you draw lines one by one by yourself like a drafter, or you place architectural components prepared in the data to create architectural drawings.

Consider the United States, the birthplace of BIM.
The construction industry is a "build-to-order" construction industry, where buildings cannot be built according to a predetermined workflow. In addition, the design and construction operations are clearly separated, making it difficult to coordinate information between the two companies. In addition, the design and construction operations are clearly separated, making it difficult to coordinate information between the two companies. BIM was born as a process that enables work in the same plot form from design to construction and management.

Singapore, a leading BIM country
The name of the project is "Virtual Singapore PJ
Singapore has made it a national strategy to increase productivity through the use of ICT technology. This trend has also promoted the spread of BIM, and in 2013, it mandated that BIM be used for confirmation applications for some "design design design" projects, expanding the scope to "structural design" and "facility design" projects. Then, in 2016, the "Virtual Singapore Plan" was announced, in which the entire national land is modeled in BIM, and the entire national land is modeled in BIM, enabling its use in guidance maps using 3D maps, etc., human flow analysis, ventilation simulation using 3D, and The plan enables BIM modeling of the entire national land, use of 3D maps for guidance maps and other purposes, analysis of human flow, ventilation simulation and energy management using 3D, and has attracted attention for its efforts.
*In 2015, it was ranked number 1 in the world in terms of ICT utilization.

BIM Diffusion in Japan
Key Factors for BIM Diffusion in Japan
The construction situation in Japan is very unique and has its own rules. The contracting system is centered on the construction contractor, and one of the work processes is the construction drawing. Construction drawings such as plan detail drawings and section detail drawings are very important in Japanese construction culture and are examined in great detail. This is where all foreseeable problems are solved. Overseas, this level of precision is not necessary. This is a barrier for BIM software (3DCAD), which is not designed to create detailed drawings in the first place.

In Japan, even when design and construction are ordered separately, they tend to mutually assist each other without being bound by a contractual relationship. Therefore, one possible reason for the barrier is that the value of information sharing, which is a merit of BIM implementation, is not well perceived.

In other words, the reason for the slow adoption of BIM in Japan is that
... really good at building with a wingman-type workflow, and they don't see the benefit because they are building based on their own business practices. Conversely, the quality of construction work is being improved through free corporate efforts.
Unlike in Europe and the U.S., the contract culture is not based on a contract culture, so the responsibility for any deficiencies in the design drawings is unclear, and it is standard for the construction company to review the construction drawings in advance to cover these deficiencies and then move on to construction. This is the background that the advantages of 3D CAD (BIM), which is not good at drawing detailed drawings, are not felt, and 2DCAD is sufficient for this purpose.
The construction industry was established around 1950 based on the premise of a one-size-fits-all contract (Construction Industry Law, Architect Law, Building Standards Law), and the responsibility for design and construction remains unclear to this day.

What you need to do to introduce Revit
・The more architectural components (called families in Revit) that are available, the better the design can be done even with limited architectural knowledge.

・The point where people accustomed to using 2DCAD are puzzled by BIM is that it takes time and effort to set up the family. However, if this point can be cleared up, the time and effort required for drafting can be greatly reduced. On the other hand, it is very costly (man-hour) to prepare parts and templates. In addition, each architectural office has its own style of drawing expression, so the general style provided in BIM is not sufficient, and it is necessary to create a unique style from scratch.

・BIM is based on the idea that it is a platform, meaning that if all parties involved in a construction project do not start the project with the assumption that BIM will be used, the introduction of BIM will be hampered at once. Specifically, even if architectural and facility design can be completely handled by BIM, if structural design cannot be handled by BIM, the advantages of introducing BIM (reduced drawing costs and time), such as the ability to maintain drawings while verifying the interference of various objects in 3D and the ability to quickly draw consistent drawings, will all be reduced.

Concerns for the Future
The spread of BIM has the advantage of simplifying architectural design. However, there are concerns that the number of simple buildings and details that can be easily drawn in BIM will increase, resulting in homogeneous designs, and that designers will not consider enough details and lack of knowledge about how to fit them in. In other words, the good qualities of Japan's architectural industry may be lost.


Kioi-Seido
The client's request was, "Please build it the way I want it because I'll think about how to use it after it's finished.
